AQUAPANEL® 安耐板双龙骨WM411C.1

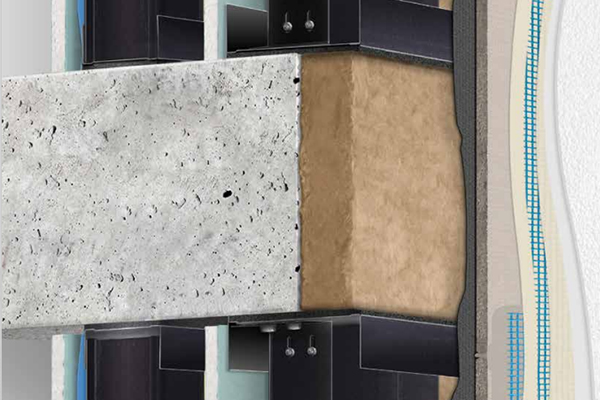

WM411C.1 是一种双金属龙骨系统，令安耐板外墙具有了双龙骨框架的性能特点。内侧的龙骨框架构建为一个竖井，提供气密性和防坠落保护。外侧的龙骨框架具有中间包层，具有防风雨以及将风负荷转移至主结构的作用。基础系统则构建为经典立面，填入骨架结构的柱体和楼面之间，两层金属龙骨框架之间的空间留白，形成一个20 mm 的空气层。

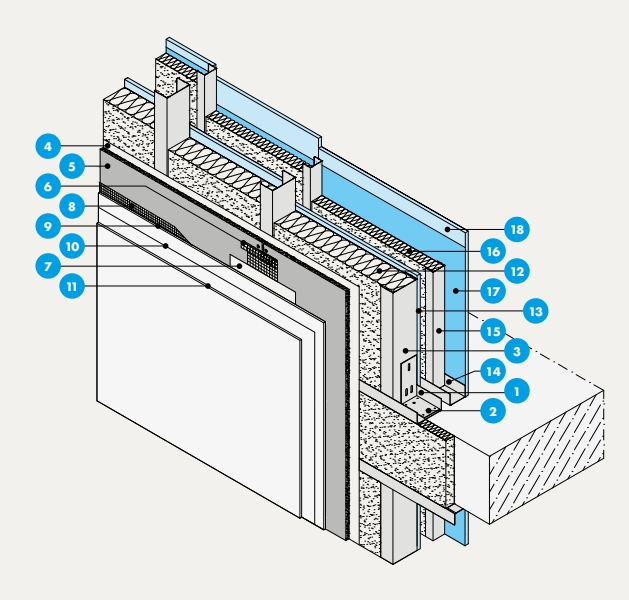

1 UW ‒ 龙骨（最低防腐蚀保护等级 C3）

2 角钢（现场交付）

3 CW ‒ 龙骨（最低防腐蚀保护等级 C3）

4 AQUAPANEL® 防水透气膜

5 AQUAPANEL® 室外水泥板

6 AQUAPANEL® 接缝带 (10 cm)

7 AQUAPANEL® 填缝料 ‒ 灰色

8 AQUAPANEL® 增强网格布

9 AQUAPANEL® 室外抹面砂浆 ‒ 白色

10 AQUAPANEL® 基层界面剂

11 抹灰饰面（例如 AQUAPANEL® 室外矿物饰面 ‒ 白色）

12 隔热层（厚度：100 mm）根据当地需要确定

13 石膏板：可耐福 12.5 mm (GKBI/H2)1 或类似产品

14 UW ‒ 龙骨 50/40/06（最低防腐蚀保护等级 C3）

15 CW ‒ 龙骨 50/50/06（最低防腐蚀保护等级 C3）

16 隔热层（厚度：50 mm）根据当地需要确定

17 隔汽层：可耐福隔热 LDS 10 或类似产品

18 石膏板：可耐福 12.5 mm (GKBI/H2)1 或类似产品

     根据 DIN 18180 及 EN 520

› 墙深厚度：212.5 mm › 重量：50.12 kg/m² › 施工速度：97 min/m²

对于 600mm 间距的龙骨而言，所有数据均有效。外侧龙骨型高度 100 mm 且不包括抹灰饰面

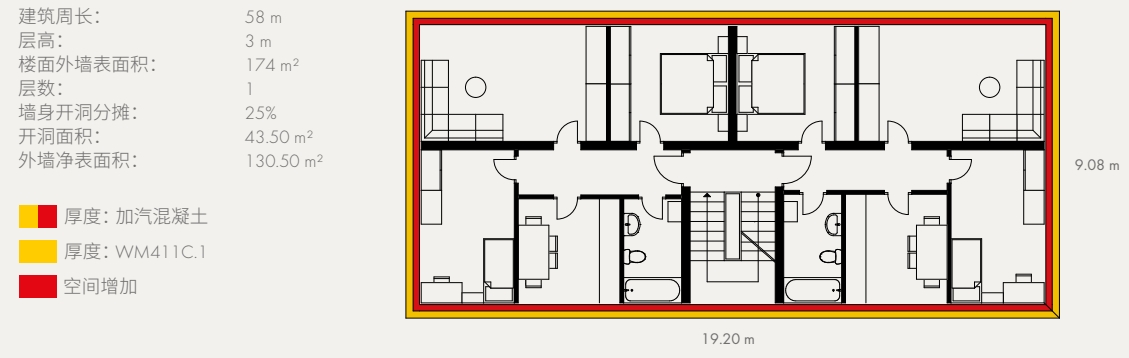

经济性优势（举例：楼面扩展）：

影响成本的因素：

自重减轻64%，9 吨 WM411C.1，26 吨 加气混凝土 ，16 吨 自重减轻

基于建筑物具体的预期用途和所在位置，自重是总负荷中最重要的因素，不过可以通过设计来进行调节。基本上，较低的负荷使结构简洁，进而大幅降低成本。

采用安耐板外墙后，由于自重减轻，成本下降，但精确计算承重墙、吊顶以及基础的成本降低量通常不大可能，因为这通常会基于项目平面图几何学，跨度以及建筑地面的承载能力来计算。

节约施工时间78%，13 天 WM411C.1，58 天 加气混凝土，45 天 节约施工时间

生产时间长，意味着其中的人工成本也较高。此外，施工时间长意味着建筑工地设施使用时间更长，导致成本增加。与大规模建设项目相比，安耐板外墙施工高效、干燥时间更短、对天气的依赖也大幅减少，从而可以大幅降低成本，施工过程设计中的风险也势必更

低。

影响收入的因素：

与加气混凝土相比，采用 WM411C.1 可获得更多空间10.17 m2；

出租收入增加€1,220.40（单位：欧元 / 年）；

隔热值相同的情况下，采用可耐福安耐板外墙可使建筑物内部空间更大。进而可出租空间更大，出租收入更高。对于业主和投资人而言，最大可能地利用土地面积是非常重要的。采用安耐板外墙，面积效率和土地利用率都大大提高。

* 数据基于德国锡根大学 Bert Bielefeld 教授的一项研究。所有测量数据都采用可对比的 U 值。

** 出租收入计算基础：（单位：每月€ /m²）：€ 10.00

*** 包括窗户快速安装所节省的时间。

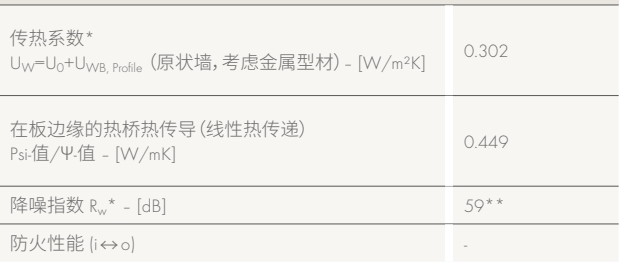

建筑物理特征：

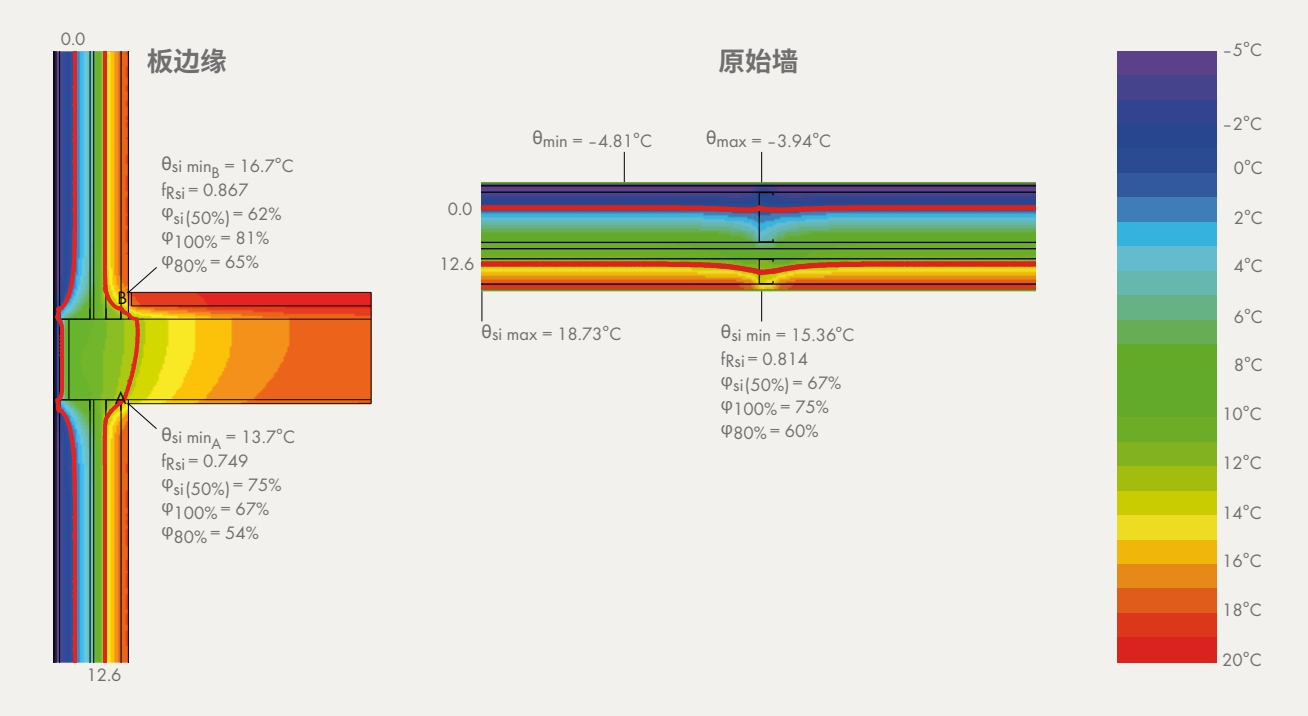

温度场和等温线：

* 适用于间距 600 mm 的龙骨以及高度 100 mm 的外部龙骨

** 采用 INSUL (v9.0.1) 计算
