AQUAPANEL® 安耐板双龙骨WM412C.1

双龙骨，KEW 型材，第三方防雨幕立面，楼层间安装。

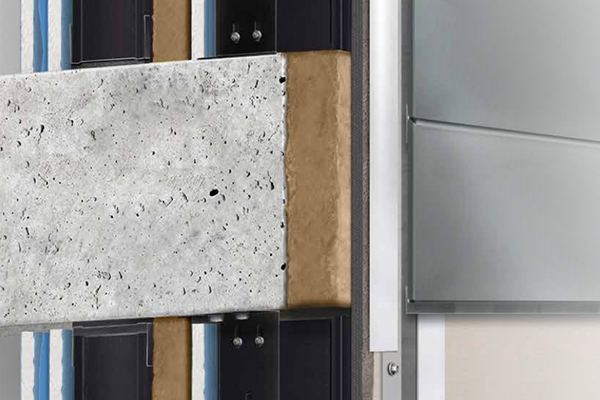

在此 WM412C.1 系统中，安耐板外墙立面龙骨 150 双拼，为面层材料的依附提供必要的支撑。面层仅采用简单的几字型型材安装到 AQUAPANEL® 室外水泥板上，由于所要求的隔热材料已经安装至干墙内侧，干墙和通风雨幕立面等优势被结合到厚度仅355 mm 的超薄结构中。这一解决方案让 AQUAPANEL® 室外水泥板的多用途特性显而易见：它不仅仅是一个抹面载体，还为各种面层提供基础，如铝板、花岗岩以及玻璃。

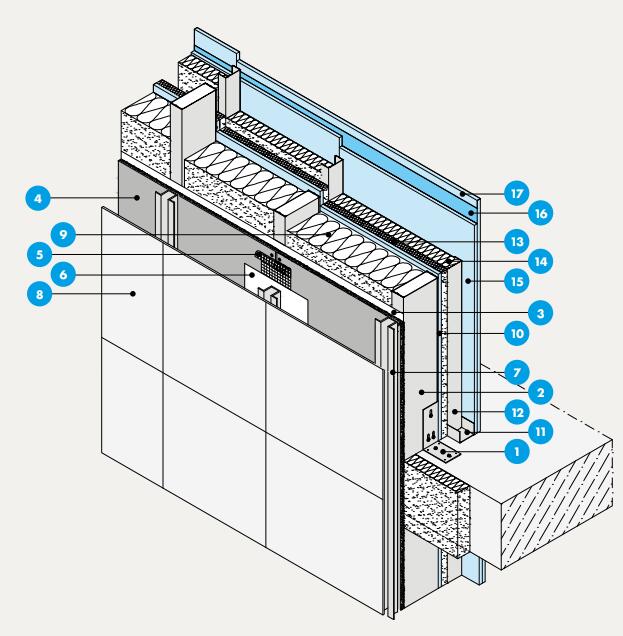

1 可耐福外墙角钢 70 x135/100（最低防腐蚀保护等级 C3）

2 可耐福外墙立面龙骨 150（最低防腐蚀保护等级 C3） ‒ 双拼

3 AQUAPANEL® 防水透气膜

4 AQUAPANEL® 室外水泥板

5 AQUAPANEL® 接缝带 (10 cm)

6 AQUAPANEL® 填缝料 ‒ 灰色

7 帽型材（现场提供）

8 通风雨幕立面系统（由第三方供应商提供）

9 隔热层（厚度：150 mm）根据当地需要而定

10 石膏板：可耐福钻石 12.5 mm (GKFI/DFH2IR)1 或类似产品

11 UW ‒ 龙骨 75/40/06（最低防腐蚀保护等级 C3）

12 CW ‒ 龙骨 75/50/06（最低防腐蚀保护等级 C3）

13 隔热层（厚度 : 40 mm）根据当地需要而定

14 隔热板（厚度 : 75 mm）根据当地需要而定

15 石膏板：可耐福钻石板 12.5 mm (GKFI/DFH2IR)1 或类似产品

16 隔气层：可耐福隔热板 LDS 10 或类似产品

17 石膏板：可耐福钻石板 12.5 mm (GKFI/DFH2IR)1 或类似产品

1 根据 DIN 18180 及 EN 520

› 壁厚：355 mm › 重量：79.16 kg/m² › 施工速度：130 min/m²

所有数据对于墙身厚度间隔 600 mm 有效，外侧龙骨高度 150 mm

取决于通风立面系统的选择（此处：40 mm 墙厚，10 kg/m2 重量，施工时间 45 min）

经济性优势（举例：医院扩容）：

影响成本的因素：

自重减轻85%，29 吨 WM412C.1，188 吨 预制水泥件 + 通风雨幕立面 ，159 吨 自重减轻

基于建筑物具体的预期用途和所在位置，自重是总负荷中最重要的因素，会对规划产生影响。基本上，较低的负荷使结构简洁，进而大幅降低成本。

采用安耐板外墙后，由于自重减轻，成本下降，但精确计算承重墙，吊顶以及基础的成本降低量，一般来说不大可能计算出其详细金额，因为此类计算需要以项目的楼面规划几何学、跨度以及建筑地面的承重能力为基础。

节约施工时间17%，39 天 WM412C.1，47 天 加汽混凝土，8 天 节约施工时间

生产时间越长，人工成本越高。此外，建设时间越长，建筑工地所需设施供应时间越久，这与成本最小化的初衷相悖。与传统的实心结构相比较，安耐板外墙建设高效、干燥时间更短并且大幅降低了天气依赖性，因此可以节约大量成本，并且在施工进程规划方面的风险也更低。

影响收入的因素：

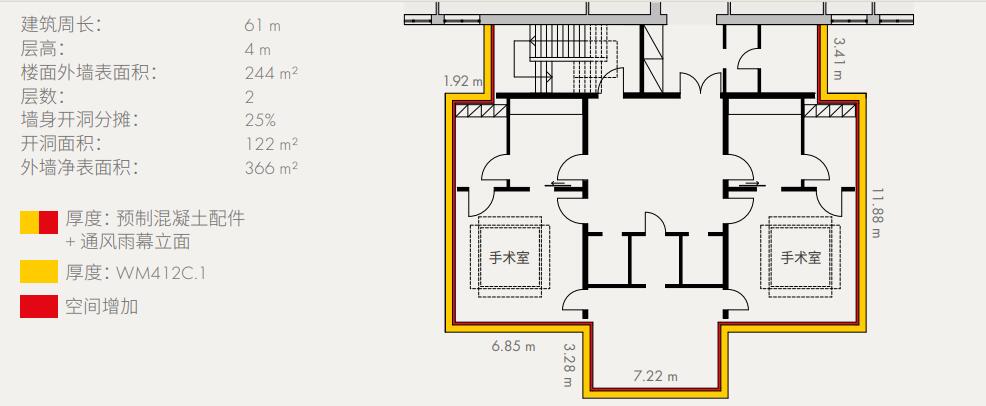

采用 WM412C.1 预制水泥件 + 通风雨幕立面后，获得更多空间16.30 m2

出租收入增加€1,956.00 （单位 €/ 年）

采用安耐板外墙后，在隔热值相同的情况下，可以获得更多室内空间。其结果是，可出租空间和租金收入都有所增加。对于业主和投资人而言，对土地的最佳利用最为重要。采用安耐板外墙后，可用面积和土地使用都大幅提升。

* 数据基于德国锡根大学 Bert Bielefeld 教授的一项研究。所有测量数据都采用可对比的 U 值。

** 出租收入计算基础：（单位：每月€ /m²）：€ 10.00

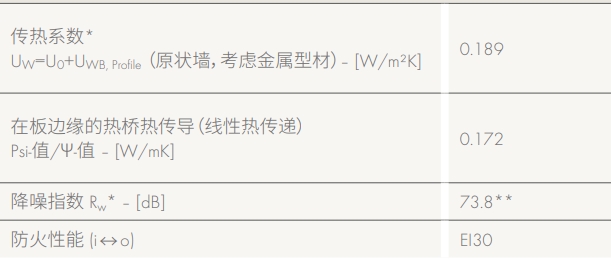

建筑物理特征：

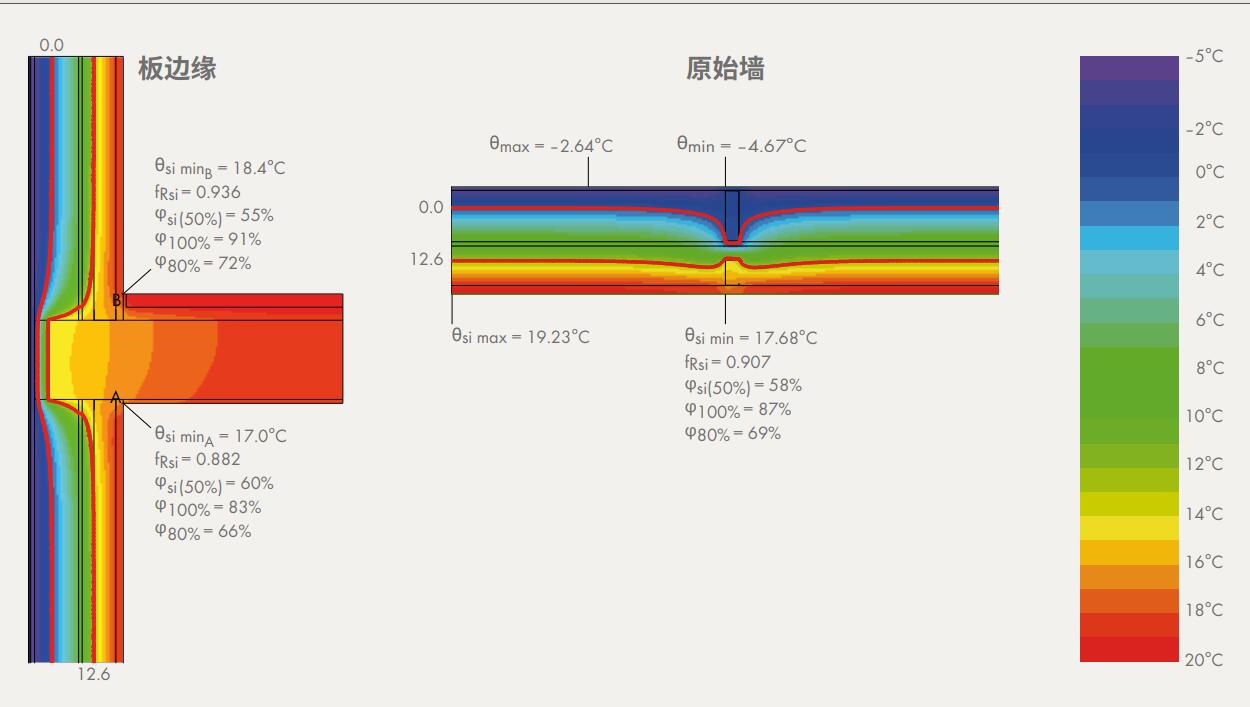

温度场和等温线：

* 龙骨间距 600 mm 有效

** 见测试认证 PB SWW15 029（未考虑通风雨幕立面结构的影响）。
